СТАТТЯ
Як вибрати FPV-камеру: TVL, Lux, WDR та PAL/NTSC
Перед покупкою FPV-камери легко заплутатися в характеристиках: 1500 або 1800 TVL, Lux, WDR, PAL чи NTSC. У цьому матеріалі розбираємо, що означають ці параметри, на що вони реально впливають і як порівнювати камери під конкретну задачу.
На що дивитися при виборі FPV-камери
Спершу визначте, де працюватиме камера. Так буде простіше перевірити сумісність і відсіяти моделі, які не підходять вашій збірці.
- Зйомка буде вдень чи при слабкому освітленні?
- Наскільки важливо зберегти деталі на тлі яскравого неба або іншого джерела світла?
- Який формат відео підтримує ваша система?
- Які габарити камери помістяться у збірці?
- Яке живлення доступне?
- Який кут огляду потрібен для вашої задачі?
- Чи є реальні кадри або відео саме з цієї камери?
Що таке TVL у FPV-камері?
TVL показує, наскільки детальне зображення здатна передавати аналогова камера. Вище заявлене значення може означати вищу деталізацію, але лише якщо решта відеосистеми здатна її передати.
Технічно TVL (television lines) описує, скільки чергувань світлих і темних вертикальних ліній можна розрізнити на ширині кадру, нормованій до його висоти. Це не кількість рядків розгортки й не цифрові пікселі. [1]
1500 TVL чи 1800 TVL: що обрати?
На папері 1800 TVL означає вищу заявлену деталізацію, ніж 1500 TVL. Але результат формують сенсор, оптика й обробка камери, передавання сигналу, приймач та екран або DVR.
Порівнюючи дві моделі, дивіться на реальні кадри, зняті в умовах, близьких до ваших.
Що означає Lux у характеристиках FPV-камери?
Lux (лк) — одиниця освітленості. Показник minimum illumination описує заявлений рівень світла, за якого камера формує зображення. Результат залежить від умов вимірювання. [2]
Тому 0,001 Lux однієї камери не можна автоматично вважати кращим за 0,01 Lux іншої. На порівняння впливають об'єктив і його F-number, підсилення, витримка та критерій придатності зображення. [3]
Як вибрати камеру для слабкого освітлення
Зіставте заявлений Lux із даними про сенсор та об'єктив, режимами підсилення і реальними кадрами або відео. Для чесного порівняння потрібні однакові умови освітлення й відомі налаштування.
Для чого потрібен WDR у FPV-камері?
У кадрі можуть одночасно бути яскраве небо й значно темніша земля. Без достатнього динамічного діапазону небо може пересвітитися або тіні втратять деталі.
WDR означає Wide Dynamic Range — спосіб обробляти сцену з великим перепадом яскравості. Реалізація залежить від камери, тому сама позначка WDR не гарантує однакового результату. [4]
Коли WDR особливо корисний?
Зверніть увагу на WDR, якщо камера бачить яскраве небо й темну землю, виходить із тіні на світло, спрямована проти сонця чи іншого яскравого джерела або працює в контрастних сценах. Перевіряйте реальне зображення: важливо, чи залишаються помітними потрібні деталі.
PAL чи NTSC для FPV?
PAL і NTSC не мають універсальної переваги один над одним. Оберіть формат, сумісний з рештою відеотракту.
PAL і NTSC — різні стандарти аналогового відеосигналу. Для традиційних систем часто наводять PAL 625/50 та NTSC-M 525/59,94. [5]
Перевірте сумісність камери, передавача й приймача, окулярів або монітора та DVR. Якщо камера перемикається між PAL і NTSC, оберіть режим, який підтримує вся система. Практичний список перевірок є в посібнику про PAL/NTSC. [6]
Як порівнювати дві FPV-камери
- Визначте умови роботи. День, сутінки, слабке чи контрастне освітлення.
- Перевірте сумісність. Формат відео, живлення, габарити й підключення.
- Порівняйте підтверджені характеристики. TVL, Lux, WDR, сенсор, оптику та кут огляду — якщо ці дані є в документації.
- Подивіться реальне зображення. Найкраще — з однакової сцени та за однакових умов.
- Перевірте камеру у своїй системі. Якщо доступний тестовий зразок, така перевірка надійніша за вибір лише за характеристиками.
Поширені помилки при виборі FPV-камери
- «Чим більше TVL, тим камера точно краща»
- Ні. TVL описує лише деталізацію аналогового зображення, а не всю якість системи.
- «Найменший Lux — найкраща нічна камера»
- Ні. Треба знати умови вимірювання та дивитися на реальне зображення.
- «WDR автоматично вирішує будь-який контраст»
- Ні. Реалізація WDR і результат відрізняються між камерами.
- «PAL завжди кращий за NTSC»
- Ні. Формат обирають за сумісністю всіх пристроїв.
- «Достатньо порівняти характеристики на коробці»
- Ні. Камера є частиною FPV-системи, тож важливі сумісність і зображення в реальній збірці.
ПЕРЕД ВИБОРОМ
Короткий чекліст
- Який формат відео підтримує моя система?
- У яких умовах освітлення працюватиме камера?
- Чи потрібен WDR?
- Який кут огляду потрібен?
- Чи підходять розміри та живлення?
- Чи є реальні кадри з камери?
- Чи можна перевірити зразок перед великою партією?
Доступність тестового зразка залежить від актуальних умов FPV Vision — уточніть її перед замовленням.
КАТАЛОГ FPV VISION

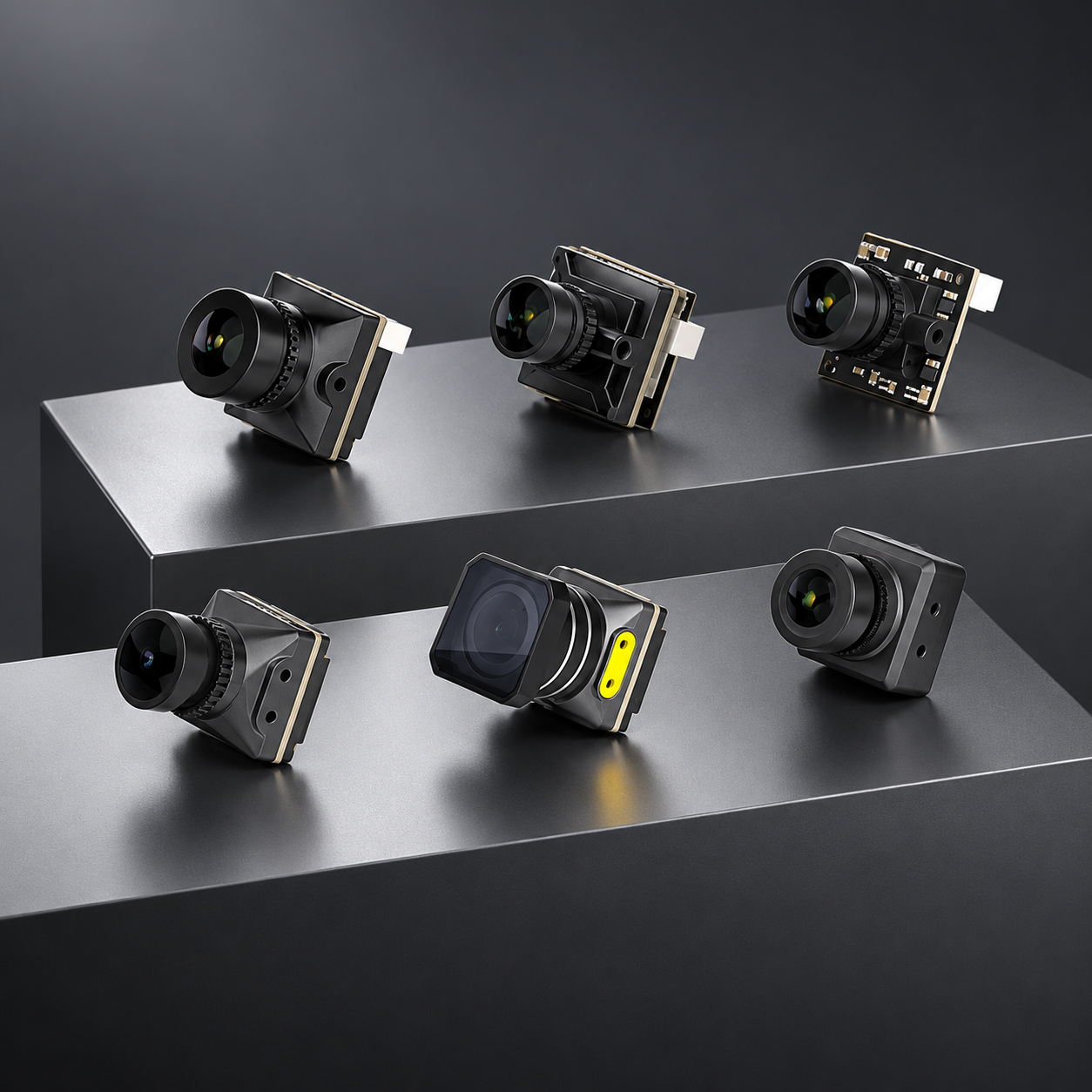

Камери FPV Vision
У каталозі FPV Vision представлені аналогові FPV-камери для різних умов та задач. Перед замовленням звіряйте актуальні характеристики конкретної моделі.
Джерела та примітки
Джерела пояснюють технічні терміни та стандарти, але не підтверджують характеристики конкретних FPV-камер.
- Analog Devices — Video Basics: Analog Video. TV lines та аналогове відео.
- CIE International Lighting Vocabulary — Illuminance. Визначення освітленості та люкса.
- Sony — Analog Fixed Cameras, technical specifications (PDF). Приклад умов вимірювання minimum illumination.
- Sony Semiconductor Solutions — High Dynamic Range Technology. Про сцени з великим перепадом яскравості.
- ITU-R Recommendation BT.470-7 — Conventional analogue television systems.
- ITU-R Recommendation BT.1700 — Characteristics of composite video signals.
